Outils & Calculateurs
Des calculateurs gratuits pour dimensionner votre installation électrique embarquée — sans inscription, sans prise de tête.
Section de câble · Bilan de consommation · Autonomie batterie · AWG ↔ mm²
Rhône / AURA
24–48h
Section de câble
Le plus utiliséTrouvez la section idéale selon l'intensité, la longueur et la chute de tension admissible.
Bilan de consommation
EssentielCalculez votre consommation journalière et la capacité batterie recommandée.
Autonomie batterie
Avec solaire ☀️Estimez combien de temps votre batterie tient selon votre consommation et sa capacité.
AWG ↔ mm²
RéférenceConvertisseur AWG/mm² + sections recommandées par équipement bateau (guindeau, frigo, pilote…).
Calculateur de section de câble
Dimensionnez vos câbles 12V/24V selon l'intensité, la longueur et la chute de tension admissible.
Le calcul applique automatiquement le facteur ×2 (aller-retour).
Renseignez les paramètres et cliquez sur Calculer pour obtenir le résultat.
Bilan de consommation
Listez vos appareils pour calculer la consommation journalière et la capacité batterie recommandée.
| Appareil | Puissance (W) | Heures/j | Wh/j | |
|---|---|---|---|---|
| 600 Wh | ||||
| 120 Wh | ||||
| 60 Wh | ||||
| Total / jour | 780 Wh | |||
Consommation/jour
780 Wh
65.0 Ah à 12V
Pour 2j d'autonomie
130 Ah
consommation brute
Capacité batterie recommandée
260 Ah
DOD 50% — AGM/GEL
DOD 50 % appliqué pour AGM/GEL. Pour du lithium LiFePO₄ (DOD 80 %), divisez par 1,6.

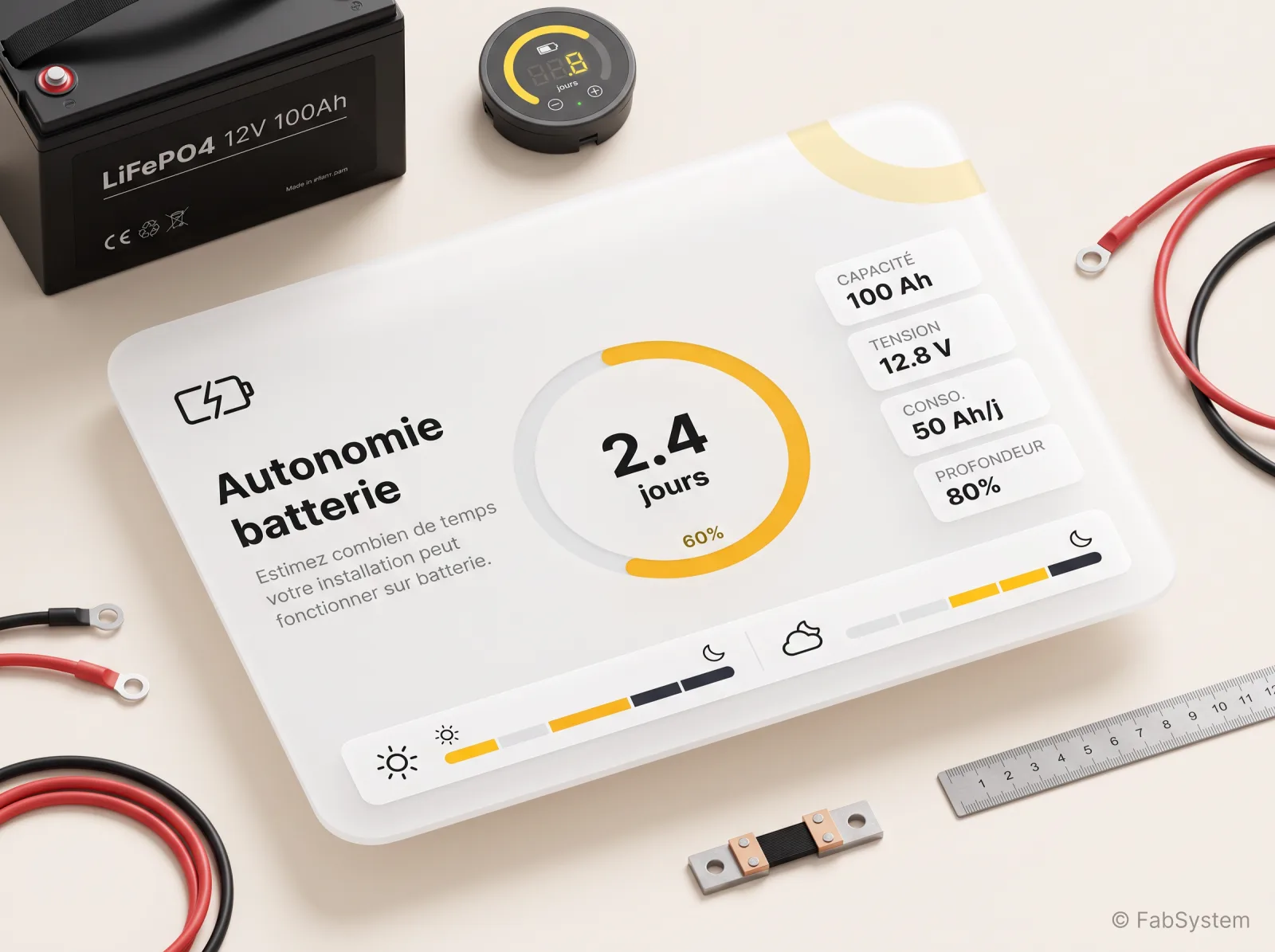

Autonomie batterie
Estimez combien de temps votre installation tient sur batterie selon votre consommation.
Total d'énergie consommée sur une journée complète (24 h). Exemples : frigo 12V seul ≈ 600 Wh/j · éclairage + instruments ≈ 200 Wh/j · installation complète ≈ 800–1 500 Wh/j.
Renseignez la capacité et la consommation pour obtenir l'autonomie estimée.

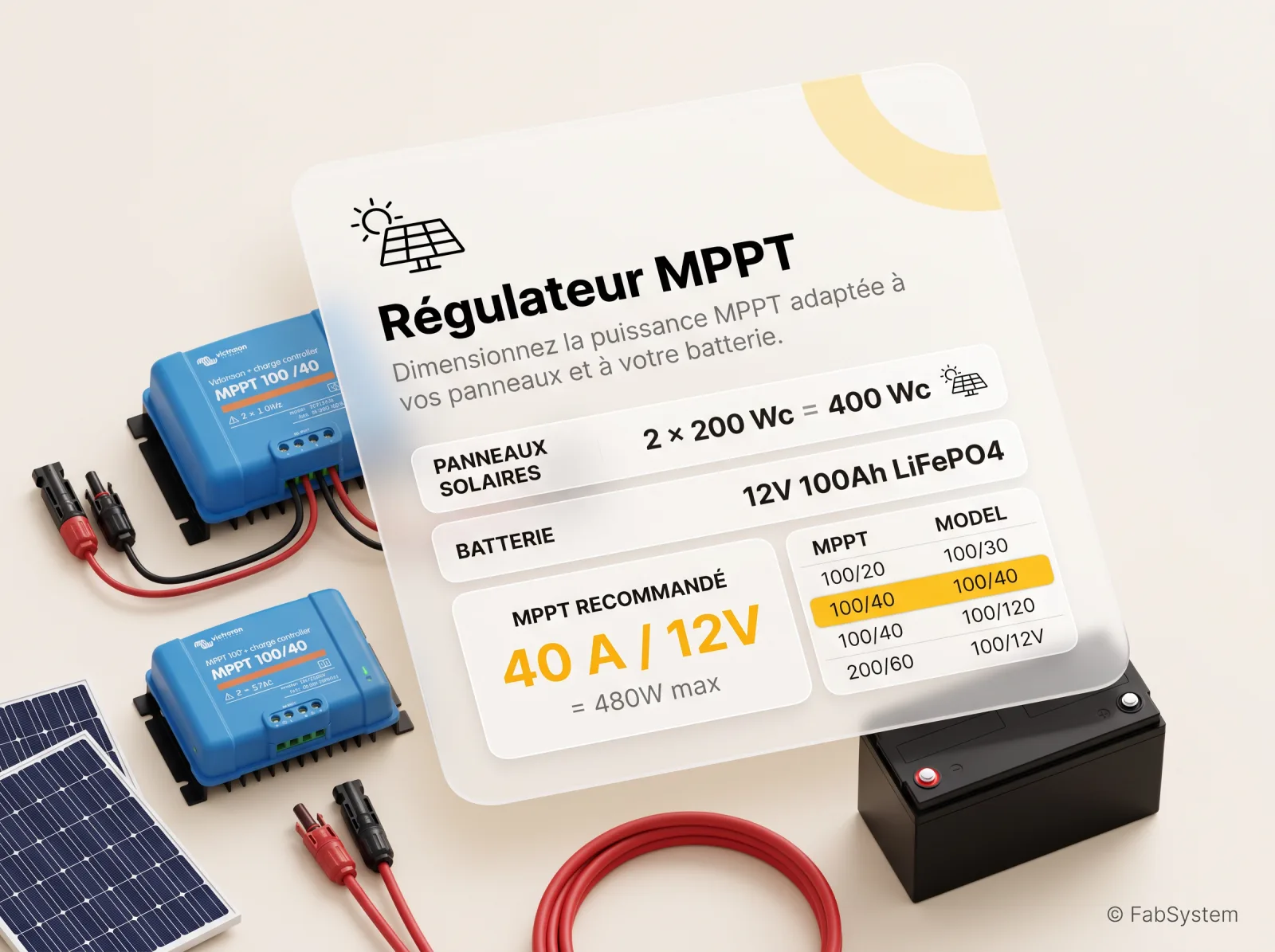

Dimensionnement régulateur MPPT
Calculez la puissance MPPT nécessaire selon vos panneaux solaires et votre batterie.
Tension circuit ouvert — fiche technique panneau
Tension point de puissance max
Renseignez la puissance, Voc et Vmp pour dimensionner votre régulateur MPPT.
AWG ↔ mm² & usages typiques
Table de correspondance AWG/mm² avec convertisseur rapide + sections recommandées par équipement (pompe de cale, guindeau, pilote, frigo…).
AWG → mm²
mm² → AWG
| AWG | mm² | Intensité max (A) | Usage courant |
|---|---|---|---|
| AWG 28 | 0.08 mm² | 0.5 A | Signaux, bus NMEA |
| AWG 26 | 0.14 mm² | 1 A | Signaux, capteurs |
| AWG 24 | 0.2 mm² | 2 A | Signaux, télécommandes |
| AWG 22 | 0.35 mm² | 3 A | Signaux, LED |
| AWG 20 | 0.5 mm² | 5 A | LED, signaux |
| AWG 18 | 0.75 mm² | 7 A | LED, instruments, VHF |
| AWG 16 | 1.5 mm² | 13 A | Éclairage, pompe cale, frigo |
| AWG 14 | 2.5 mm² | 17 A | Frigo, VHF, pompe cale |
| AWG 12 | 4 mm² | 23 A | Frigo compresseur, pilote |
| AWG 10 | 6 mm² | 33 A | Pilote auto, chargeur MPPT |
| AWG 8 | 10 mm² | 46 A | Moteur trim, treuil léger |
| AWG 6 | 16 mm² | 62 A | Guindeau léger, onduleur, MPPT |
| AWG 4 | 25 mm² | 84 A | Guindeau, moteur élec. |
| AWG 2 | 35 mm² | 108 A | Guindeau lourd, démarreur |
| AWG 1/0 | 50 mm² | 140 A | Moteur principal, banc batteries |
| AWG 2/0 | 70 mm² | 165 A | Banc batteries, liaison principale |
| AWG 3/0 | 95 mm² | 195 A | Câble de masse, grosse liaison |
| AWG 4/0 | 120 mm² | 230 A | Masse principale, démarreur diesel |
Intensités max indicatives en air libre (câble cuivre 60°C). Réduisez de 20–30 % en conduit ou faisceau groupé. Valeurs CEI 60228 / ABYC E-11.
