Les bases du 12V embarqué
Loi d'Ohm, puissance, résistance des câbles. Tout ce qu'il faut savoir pour dimensionner correctement son installation.
~30 min
Les bases
Les fondamentaux de l'électricité embarquée, expliqués simplement et gratuitement, avec modules, guides pratiques et outils utiles.
Vous ne savez pas par quoi commencer ? Suivre la méthode FabSystem →
Des modules courts et clairs pour comprendre l'essentiel, étape par étape.
Suivez les 6 modules dans l'ordre : chacun s'appuie sur le précédent, des bases du 12 V jusqu'aux mesures de diagnostic.
Loi d'Ohm, puissance, résistance des câbles. Tout ce qu'il faut savoir pour dimensionner correctement son installation.
~30 min
Décoder un schéma de distribution, identifier les fusibles, les barres omnibus et les points de masse.
~20 min
Série, parallèle, différences de technologie et câblage correct d'un banc de batteries.
~25 min
Ordre logique des composants, fusible principal, sectionneur, shunt, busbars et départs par circuit.
~25 min
Comprendre les sources de charge, les phases de recharge et les différences entre AGM, GEL et lithium.
~25 min
Mesurer une tension, tester une continuité et diagnostiquer une panne simple sans prendre de risque inutile.
~20 min
Une fois les fondamentaux compris, ces trois lectures vous aident à passer d'une notion théorique à une vraie logique de projet.
Un article de synthèse pour remettre les priorités dans le bon ordre : besoins réels, batterie, recharge, convertisseur 230V, câbles et protections.
Un cas d'usage concret autour de l'AFERIY P280 : double XT90, sortie XT60 12V, panneau 200W et deux prises AC à traiter avec sérieux.
Une base autour d'une LiFePO4 150Ah, d'un SmartSolar 75/15, d'un MultiPlus 12/800, d'un SmartShunt et d'un Orion 18A optionnel.

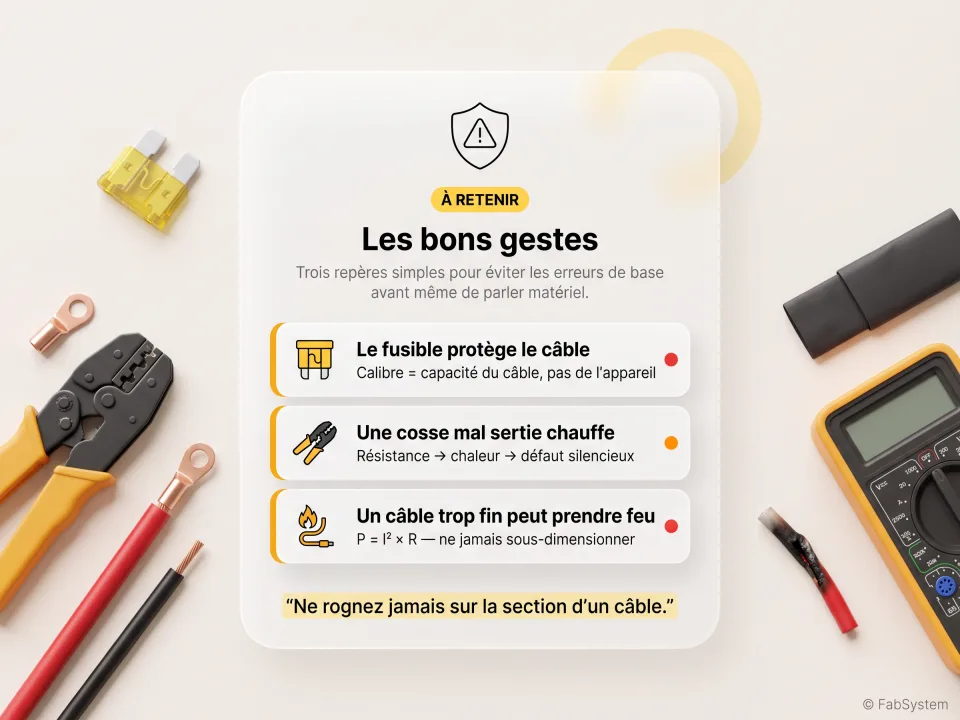

Trois repères simples pour éviter les erreurs de base avant même de parler matériel, calculs ou optimisation.
À retenir
Le fusible protège le câble, une cosse mal sertie chauffe avant de lâcher, et une section sous-dimensionnée reste un vrai risque d'échauffement.
Son calibre correspond à la capacité du câble qu'il protège, pas à l'appareil branché. Le fusible principal doit rester à moins de 30 cm des bornes de la batterie : au-delà, le tronçon non protégé peut brûler en cas de défaut.
Une mauvaise connexion crée de la résistance, donc de la chaleur — sans forcément faire sauter le fusible. Épissures bout à bout et câbles torsadés à la main sont à proscrire en permanent : chaque cosse doit être sertie avec l'outil adapté à sa section.
La puissance dissipée par un câble sous-dimensionné suit P = I² × R : un écart de section qui semble minime peut multiplier le risque par plusieurs dizaines. Ne jamais sous-dimensionner un câble en embarqué, même sur une courte longueur.
C'est le point sur lequel je vois le plus d'installations partir en fumée. Ne rognez jamais sur la section d'un câble, même « juste pour cette fois ».

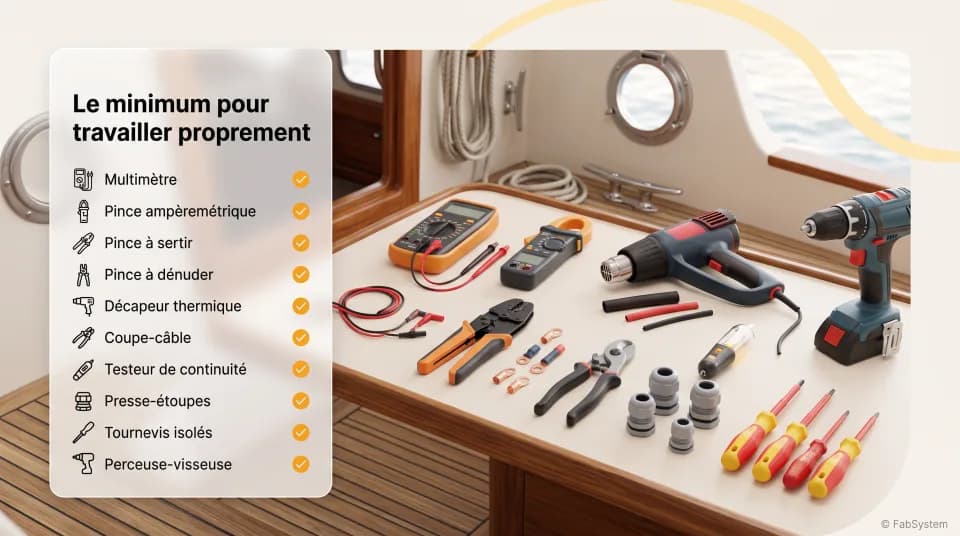

Le matériel physique utile pour débuter correctement — pas les applications numériques FabSystem, qui ont leur propre espace dans Outils.
Liste déroulante
Une base simple pour démarrer avec les bons outils, sans surcharger l'atelier ni oublier les essentiels qui évitent les erreurs bêtes.
Cliquer pour ouvrir la liste
Multimètre
Indispensable pour tout diagnostic : tension, continuité, résistance. Sans lui, vous travaillez à l'aveugle.
Pince ampèremétrique
Mesure le courant réel qui circule, sans couper le fil — utile pour vérifier une consommation ou traquer une fuite.
Pince à sertir (cosses)
Un sertissage propre des cosses, c'est la différence entre une connexion fiable et un point chaud dans deux ans.
Pince à dénuder
Dénude sans entailler les brins — un fil abîmé, c'est une section affaiblie et un point de rupture.
Décapeur thermique + gaine thermorétractable
Pour des connexions isolées et étanches, dignes d'une installation qui tiendra dans la durée.
Coupe-câble (cisaille électricien)
Une coupe nette, sans écraser les brins ni fatiguer le câble à chaque section.
Testeur de continuité / lampe testeur
Le réflexe rapide sur le chantier pour vérifier un circuit sans ressortir le multimètre.
Presse-étoupes / passe-câbles étanches
Spécifique van/bateau : chaque passage de cloison doit rester étanche, pas juste « bouché ».
Jeu de tournevis isolés
La sécurité de base pour travailler sur une installation sous tension sans risque.
Perceuse-visseuse
Pour percer proprement les passages de câble, sans y aller à l'arrache.
Une fois les bases comprises, mettez-les en pratique : 5 calculateurs gratuits, sans compte.
Besoin d'être accompagné dans votre projet ? Découvrir les services FabSystem →
Vérifiez vos acquis
Vérifiez que les notions essentielles sont acquises avant de passer à la pratique.
10questions sur les 3 premiers modules — loi d'Ohm, schémas électriques, types de batteries. Comptez environ 5–10 minutes.
